La norme NF C 15-100 fixe les règles à respecter pour les installations électriques basse tension, en particulier dans les logements neufs et les rénovations complètes. Éclairage, prises de courant, circuits spécialisés, protections différentielles, pièces d’eau, parafoudre ou tableau électrique : voici l’essentiel à connaître pour une installation conforme et sécurisée, avec les nouveautés de la version 2024.

À quoi sert la norme électrique ?

La norme NF C 15-100 a pour but de sécuriser les installations électriques basse tension : protéger les personnes contre les risques d’électrisation et d’électrocution, et protéger les biens contre les risques d’incendie d’origine électrique. Elle évolue régulièrement pour suivre les nouveaux usages : recharge de véhicules électriques, pompes à chaleur, panneaux solaires, réseaux numériques.

Elle s’impose aux constructions neuves et aux rénovations complètes. Dans ces deux cas, avant la mise en service par Enedis, l’installation fait l’objet d’une attestation de conformité visée par le Consuel. Un logement ancien qui n’a pas été rénové n’a pas à être remis entièrement à la NF C 15-100 : c’est la norme NF C 16-600 qui sert alors de référence pour sa mise en sécurité.

La nouvelle version de la NF C 15-100 (2024)

Une nouvelle version de la norme a été publiée le 23 août 2024. Elle remplace la version de 2002 et ses amendements successifs, et se présente désormais sous la forme d’une série de normes (NF C 15-100-1, NF C 15-100-7-722 pour la recharge des véhicules électriques, NF C 15-100-8-1 pour l’efficacité énergétique, NF C 15-100-10 pour les bâtiments d’habitation…).

Le Consuel l’applique progressivement : depuis septembre 2025 pour les installations rénovées et depuis avril 2026 pour les bâtiments neufs. Les principales évolutions pour le logement :

Les préconisations par type de circuit

L’éclairage

Chaque pièce doit disposer d’au moins un point d’éclairage. Un même circuit d’éclairage alimente 8 points au maximum. Les circuits d’éclairage sont réalisés en conducteurs de 1,5 mm², protégés par un disjoncteur de 16 A au plus.

Les prises de courant

Un circuit de prises en 1,5 mm² (disjoncteur 16 A) alimente 8 prises au maximum, un circuit en 2,5 mm² (disjoncteur 20 A) 12 prises au maximum.

Les circuits spécialisés

La norme impose au moins 4 circuits spécialisés : un pour les plaques de cuisson (6 mm², disjoncteur 32 A en monophasé) et trois circuits 20 A pour le lave-linge, le four et le lave-vaisselle. S’y ajoutent, selon l’équipement du logement, un circuit pour le chauffe-eau, pour le congélateur ou pour la prise de recharge d’un véhicule électrique (voir notre article sur la prise renforcée pour véhicule électrique).

Le circuit chauffage électrique

Puissance maximale par circuit en monophasé 230 V :

Récapitulatif des circuits du logement

Repères pratiques – NF C 15-100 (logement)
CircuitSection mini (cuivre)Disjoncteur maxiLimites et remarques
Éclairage
Éclairage1,5 mm²16 A8 points lumineux maximum par circuit
Prises de courant
Prises1,5 mm²16 A8 prises maximum par circuit
Prises2,5 mm²20 A12 prises maximum par circuit
Prises de la cuisine2,5 mm²20 ACircuit dédié, 6 prises maximum
Circuits spécialisés
Plaque de cuisson monophasée6 mm²32 ACircuit dédié
Plaque de cuisson triphasée2,5 mm²20 ACircuit dédié
Lave-linge, lave-vaisselle, sèche-linge, four2,5 mm²20 AUn circuit dédié par appareil
Chauffe-eau électrique2,5 mm²20 ACircuit dédié
Volets roulants1,5 mm²16 ACircuit dédié
VMC1,5 mm²2 ACircuit dédié
Climatisation, pompe à chaleur2,5 mm² minimum20 ACircuit dédié, à adapter à la puissance ; différentiel de type F pour les équipements à variateur
Prise renforcée véhicule électrique (3,7 kW)2,5 mm²20 ACircuit dédié, protection différentielle adaptée
Borne de recharge (7,4 kW)6 mm² minimum32 ACircuit dédié, section à adapter à la longueur, protection différentielle adaptée à la borne

Les sections indiquées sont des minimums et les calibres de disjoncteur des maximums usuels. Le dimensionnement final dépend notamment du mode de pose, de la longueur, de la chute de tension et de la puissance des appareils.

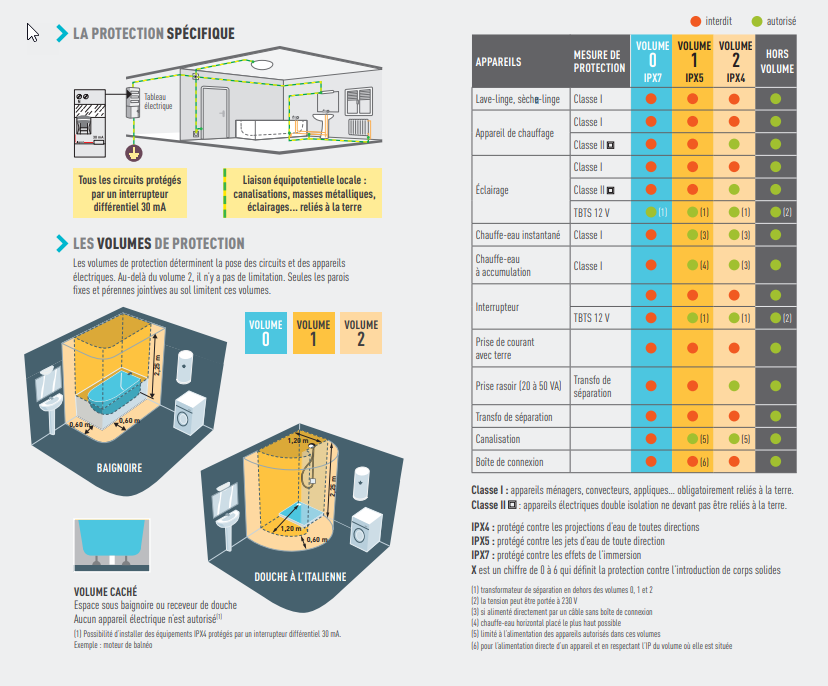

Les pièces d’eau

Dans les salles de bains et salles d’eau, la norme définit des volumes de sécurité autour de la baignoire ou de la douche. Plus on est proche de l’eau, plus les équipements autorisés sont limités : très basse tension de sécurité (TBTS 12 V) dans la baignoire, appareils de classe II à proximité, prises de courant uniquement hors volume. Le transformateur d’un éclairage TBTS doit lui-même être placé hors des volumes 0, 1 et 2.

Une liaison équipotentielle supplémentaire relie les éléments conducteurs de la pièce (canalisations métalliques, bonde métallique…) au conducteur de protection. Aucun appareil ne doit être installé sous la baignoire, sauf un équipement IPX4 protégé par un différentiel 30 mA, comme le moteur d’une baignoire balnéo.

Volumes de sécurité d’une salle de bains selon la NF C 15-100 Volume 0 à l’intérieur de la baignoire, volume 1 au-dessus jusqu’à 2,25 m, volume 2 sur 0,60 m autour, hors volume au-delà, avec les équipements autorisés dans chaque volume. LA SALLE DE BAINS Les volumes de sécurité – vue de face, baignoire contre un mur 0 1 2 HORS VOLUME Prise de courant 2,25 m 0,60 m Volume 0 – intérieur de la baignoire : TBTS 12 V seulement, IPX7 Volume 1 – au-dessus, jusqu’à 2,25 m : TBTS 12 V, chauffe-eau (sous conditions) Volume 2 – 0,60 m autour : classe II, prise rasoir, chauffe-eau Hors volume – prises de courant, appareils de classe I Sous la baignoire : aucun appareil, sauf IPX4 protégé 30 mA (moteur de balnéo). Tous les circuits sont protégés par un différentiel 30 mA. Liaison équipotentielle supplémentaire obligatoire.

Pour une douche avec receveur, les volumes sont les mêmes que pour une baignoire : le volume 0 correspond à l’intérieur du receveur. Pour une douche de plain-pied, sans receveur :

Volumes de sécurité d’une douche selon la NF C 15-100 Douche avec receveur : volume 0 dans le receveur, volume 1 au-dessus jusqu’à 2,25 m, volume 2 sur 0,60 m autour. Douche de plain-pied sans receveur : volume 1 dans un rayon de 1,20 m autour du point de référence de la douche, jusqu’à 2,25 m ; volume 0 sur 10 cm au-dessus du point le plus haut du fond de la douche ; volume 2 sur 0,60 m au-delà. LA DOUCHE Les volumes de sécurité – vue de face Avec receveur Sans receveur (plain-pied) 1 2 0 HORSVOLUME 1 2 0 HORSVOLUME 2,25 m 0,60 m 1,20 m 0,60 m 10 cm Volume 0 – TBTS 12 V seulement Volume 1 – TBTS 12 V, chauffe-eau (sous conditions) Volume 2 – classe II, prise rasoir, chauffe-eau Hors volume – prises de courant, appareils de classe I Sans receveur : 1,20 m autour du point de référence de la douche (sortie d’eau). Volume 0 : 10 cm au-dessus du point le plus haut du fond de la douche.

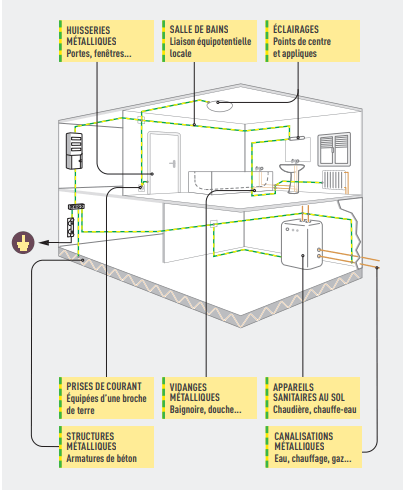

La mise à la terre

En France, les logements sont en régime TT : la terre est propre à chaque installation, elle n’est pas fournie par Enedis. Elle se compose d’une prise de terre (un piquet, ou une boucle à fond de fouille dans les constructions neuves), reliée par le conducteur de terre à une barrette de mesure, puis à la borne principale de terre.

De cette borne partent les conducteurs de protection vert-jaune de tous les circuits, ainsi que la liaison équipotentielle principale, qui relie les canalisations métalliques (eau, gaz, chauffage) et les structures métalliques accessibles. Associée aux différentiels 30 mA, la résistance de la prise de terre doit être de 100 Ω au maximum dans un logement : elle se mesure à la barrette lors de la vérification de l’installation.

Schéma de la mise à la terre d’un logement en régime TT Prise de terre, conducteur de terre, barrette de mesure, borne principale de terre, liaison équipotentielle principale vers les canalisations d’eau, de gaz et de chauffage, et conducteurs de protection des circuits. LA MISE À LA TERRE Régime TT – logement individuel Eau Gaz Chauffage Tableau 1 2 3 4 5 6 1 Prise de terre : piquet ou boucle à fond de fouille 2 Conducteur de terre 3 Barrette de mesure (déconnectable) 4 Borne principale de terre 5 Liaison équipotentielle principale 6 Conducteurs de protection des circuits La terre est propre au logement : elle n’est pas fournie par Enedis. Résistance de terre : 100 Ω maximum avec des différentiels 30 mA.

La protection des personnes

Tous les circuits du logement doivent être protégés par des dispositifs différentiels 30 mA. Chaque logement dispose d’au moins 2 interrupteurs différentiels 30 mA, dont au moins un de type A, et un même interrupteur différentiel protège 8 circuits au maximum. Les prises de courant sont réparties sur au moins deux interrupteurs différentiels, pour éviter de tout perdre en cas de déclenchement.

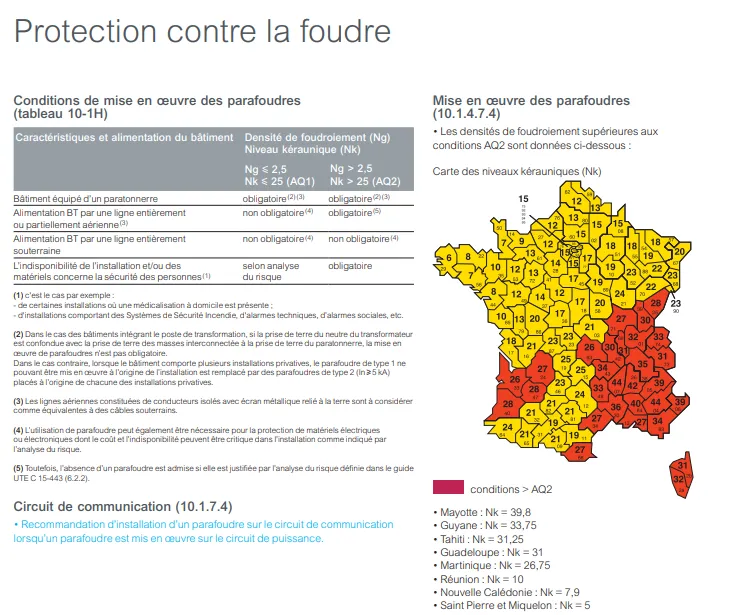

La protection contre la foudre

Le parafoudre protège l’installation et les appareils contre les surtensions d’origine atmosphérique. La foudre tombe rarement sur la maison elle-même : c’est le plus souvent la surtension, arrivée par le réseau, qui détruit box, téléviseurs ou cartes électroniques. L’obligation dépend de deux critères : le mode d’alimentation du logement et la densité de foudroiement de la commune (Ng).

Quand le parafoudre est-il obligatoire ?
SituationZone AQ1 (Ng ≤ 2,5)Zone AQ2 (Ng > 2,5)
Bâtiment équipé d’un paratonnerreObligatoire (type 1)Obligatoire (type 1)
Alimentation par une ligne en tout ou partie aérienneNon obligatoireObligatoire
Alimentation par une ligne entièrement souterraineNon obligatoireNon obligatoire
Coupure touchant la sécurité des personnes (hospitalisation à domicile, alarme technique, système de sécurité incendie…)Selon analyse du risqueObligatoire

Une ligne aérienne à conducteurs isolés avec écran métallique relié à la terre est assimilée à une ligne souterraine.

⚡ En Savoie, département classé en zone AQ2, le parafoudre est donc obligatoire dès que le logement est alimenté par une ligne en tout ou partie aérienne, situation encore fréquente dans les villages et hameaux de montagne, ainsi que pour tout bâtiment équipé d’un paratonnerre ou lorsqu’une coupure mettrait en jeu la sécurité des personnes.

Trois types de parafoudres existent : le type 1, en tête d’installation, obligatoire en présence d’un paratonnerre ; le type 2, en tête d’installation dans les autres cas ; le type 3, en complément, au plus près des appareils sensibles. Pour être efficace, le parafoudre doit être raccordé avec des liaisons les plus courtes possible (moins de 50 cm au total).

Ce que change la version 2024 : lorsqu’un parafoudre protège le circuit de puissance, le réseau de communication en cuivre (téléphone, antenne) doit l’être également. Au-delà de 10 mètres entre le parafoudre de tête et un équipement à protéger, des protections complémentaires sont à prévoir.

Même avec une alimentation entièrement souterraine, où il n’est pas obligatoire, le parafoudre reste vivement conseillé en Savoie, où les orages sont fréquents : son coût est faible comparé au prix d’une pompe à chaleur, d’une box ou d’un électroménager à remplacer.

La GTL et l’ETEL

L’Espace Technique Électrique du Logement (ETEL) est un volume réservé à l’alimentation électrique, à la protection et à la communication : disjoncteur de branchement, tableau électrique et coffret de communication. Il mesure au minimum 60 cm de largeur et 25 cm de profondeur, du sol au plafond.

La Gaine Technique Logement (GTL) regroupe ces équipements à l’intérieur de l’ETEL. Elle mesure au minimum 60 cm de largeur et 20 cm de profondeur (45 × 15 cm pour les logements de 35 m² ou moins). Le tableau électrique doit garder au moins 20 % d’emplacements libres pour les ajouts futurs. Aucune canalisation de fluide (eau, gaz, chauffage) ne doit passer dans l’ETEL.

La GTL et l’ETEL selon la NF C 15-100 Vue de face et vue de dessus : l’ETEL, emplacement réservé du sol au plafond de 600 mm de largeur et 250 mm de profondeur, contient la GTL de 600 mm sur 200 mm, qui regroupe le panneau de contrôle, le tableau de répartition et le coffret de communication. LA GTL ET L’ETEL Gaine technique logement – espace technique électrique du logement Vue de face Vue de dessus 1 2 3 600 mm minimum du sol au plafond Mur GTL ETEL 600 mm 200 250 Profondeur GTL : 200 mm Profondeur ETEL : 250 mm Logement de 35 m² ou moins : GTL de 450 × 150 mm 1 Panneau de contrôle : compteur et disjoncteur de branchement 2 Tableau de répartition, avec 20 % d’emplacements libres 3 Coffret de communication (arrivée internet, répartiteur, box) Aucune canalisation d’eau, de gaz ou de chauffage dans l’ETEL.
